음악과 영화를 완벽하게 즐길 수 있는 스피커 시스템 Home Theater 매니아를 위한 Reference Speaker - X 시리즈 |
|
|
70 kHz까지 재생 가능한 ED 트위터 고음역의 분해능력 향상을 위해서 진동판에 Carbon Graphiter Composite Head Dome을 채용하고 70 kHz까지의 고음역 재생을 실현한 ED 트위터를 채용했습니다. 따라서 Super Audio CD를 비롯한 차세대 오디오 포맷의 재생에도 적합합니다.
G Brace 테크놀러지 통상 스피커의 캐비닛은 스피커 부품을 견고하게 지지하는 것과 저음역 재생을 위한 음향적인 챔버(음향실)라고 하는 두 가지 기능이 있습니다. G-Brace 테크놀러지는 캐비닛의 부품을 보유하는 역할에서 벗어나서 챔버로서의 기능을 철저히 하는 것으로 더욱 아름다운 저음역을 재현하는 기술입니다. 스스로 진동하는 우퍼(저음역 재생용 스피커) 부품은 캐비닛 내부에서 스피커의 바닥 받침에서 세워져 있는 Brace에 고정됩니다(캐비닛에 직접 고정하지 않는 구성으로 진동의 영향을 최소화 합니다).
알루미늄 Top Board 채용 ED 트위터를 탑재하는 윗판과 그 Housing에는 알루미늄 다이캐스팅을 채용했습니다. 알루미늄은 나무와 비교해서 강도가 매우 뛰어나고 질량과 음의 전달속도가 큰 소재입니다. X-시리즈에서는 이 알루미늄 톱 보드를 이용, 직접적으로 고역을 재생하므로 거대한 음의 공간을 실감나게 재현합니다. 또한 이 톱 보드는 라운드 형상으로 되어 있어 음의 회절을 감소시켜 줍니다.
대구경 미드 레인지 유니트 채용 X 시리즈는 음악의 기본이 되는 미드 레인지와 트위터를 재생시키는 구성입니다. 이 때문에 미드 레인지 부품은 저음역까지 충분한 재생 능력을 가진 직경 165mm의 대구경 부품을 채용하였습니다.
최상의 음질을 위한 우퍼 유니트 자연스럽고 깨끗한 저역의 재현을 위해서 우퍼의 진동판에는 페이퍼콘을 채용하였고, 또한 좋은 음질을 위해 고급형 논프레스(비압착식) 타입을 사용하였습니다. 보이스 코일은 대구경 38mm로 하는 한편, 보이스 코일 마개도 구조적으로 부드러운 고역감쇠를 얻을 수 있는 콘케이브(Concave, 오목형) 타입으로 구성하였습니다.
타임 Alignment 트위터에서 우퍼까지 이르는 유니트의 음원위치를 가지런히 하여 음파의 도달시간을 일치시킵니다.
분리·독립 네트위크 네트워크 회로는 각각의 대역용을 분리하여 설계하였고, 상호간섭을 피하기 위해 분리 배치하였습니다. 또한 진동의 영향을 경감하기 위해 Floating하여 장착하였으며 엄선한 고음질 부품만을 채용했습니다.
SS-X90ED(Floor Standing Speaker)
|
가로폭 260 mm의 슬림 사이즈로 설치가 용이 |
| Sony Speaker Technology Ⅰ | |
|
음악과 영화를 완벽하게 즐길 수 있는 신세대 스피커 시스템 고음질 멀티 채널 소스에 대한 선호도 뿐만 아니라 , 최근의 고해상도 오디오 포맷의 출현에 맞추어 소니는 지금까지 개발한 고음질 테크놀러지와 디자인 노하우 연구에 집중해 왔으며 신세대의 기준이 되는 스피커 시스템을 개발하고 있습니다. 신세대 스피커 시스템 개발과 더불어 다음과 같은 세가지 주요 테마를 제시하였습니다.
1. 고해상도 2. 미드레인지(Mid-range) 순도 3. 자연성
최상의 조건에서 이 테마들을 성취하기 위해서는 첫번째, 70 kHz이상의 평 반응 ED 트위터를 채택함으로써 더 뛰어난 음질을 달성한다는 점과 깊고 실제적인 사운드 필드를 재생하기 위해 배플보드와 분리된 별도의 트위터를 설치함으로써 타임 얼라인먼트를 최적화한다는 점입니다. 둘째, 스피커 유니트의 견고한 고정과 기계적 그라운드를 채용한 G-Brace 채택, 부동 구조로 인한 유니트의 진동이 캐비닛에 전해지지 않습니다. 세번째, 음악의 기초음을 기준으로 하여 양방향 재생을 할 경우에는 고객의 요구에 대응하는 저주파 우퍼를 추가하고 특수한 아이디어를 채택하여 미드레인지 이상의 주파수 밴드에 대한 음질을 전 제품계열에 걸쳐 통일하였습니다.
소니는 풍부하고 독창적인 아이디어와 최신의 기술을 도입함으로써 이 분야에서 세계 최초의 제품을 구현하였습니다. 이러한 스피커에 의해 재생된 음악공간이 너무 실제적이어서 스피커가 있다는 사실 조차 잊어 버릴 정도로 음악과 영화를 마음껏 즐길 수 있게 될 것입니다. 이 X-시리즈는 스피커에 대한 기존의 생각들을 뒤집을 것입니다.
ED 트위터 ED 트위터는 하이앤드 제품인 SS-M9ED, SS-AL5mk2에서 사용한 것과 동일한 카본 그라파이트 합성 다이어프램을 사용합니다. 또한 양방향 스피커에는 변형이 작은 마그네틱 드라이버회로와 네오디뮴 자석이 조합되어 있어 70 kHz 이상에서는 전방향으로 주파수가 응답하는 동안 하이파워를 감당할 수 있습니다. 그 결과, 자연적인 사운드를 재생하여 음악을 함께 즐길 수 있습니다. |
알루미늄 탑 보드에 설치된 ED 트위터
주파수 응답 |
|
G-Brace 테크놀러지 G-Brace 기술을 이용하여 유니트 지지대로부터 캐비닛은 완전히 열리고 유니트를 위한 공간 및 저주파 음향 챔버를 확보하는 작업을 수행합니다. 즉, 스피커 유니트는 이상적으로 G-Brace를 지지하며, 캐비닛은 진동 영향이 곧 바로 전파되는 것을 차단함으로써 베이스 재생을 위한 챔버의 역활을 합니다.
스피커에 있어서 음악 재생(공기 진동) 소스는 진동판입니다. 진동판이 부착된 스피커 유니트의 프레임이 지면에서 음직이면 이상적으로 음악을 재생할 수 없습니다. 따라서 G-Brace 기술로 스피커 유니트를 지면에 견고하게 고정하여 이상적인 음악을 재생할 수 있게 해줍니다.
스피커 유니트 자체는 진동원입니다. G-Brace 기술은 스피커를 기계적으로 접지하여 견고하게 고정된 스피커 유니트의 진동을 G-Brace를 통해 지면과 접지됩니다(바닥설치형 모델에 부착된 스파이크는 직접 G-Brace와 결합되어 더 높은 효과를 줍니다).
캐비닛의 진동은 원하지 않는 잡음을 발생합니다. G-Brace 기술은 캐비닛과 G-Brace를 부동구조물에 설치하여 진동을 완벽하게 방지하고 있습니다. 현재까지의 스피커 공학은 캐비닛 잡음까지 포함하는 음색 튜닝 기술을 성취했다고 할 수 있습니다. |
G-Brace에 고정된 저음용 스피커 유니트 |
.jpg){kind=small}
견고하게 고정된 스피커 유니트
| Sony Speaker Technology Ⅱ | |
|
알루미늄 Top
이전 목재에 비해 매우 견고하게 만들어 알루미늄을 스피커 캐비닛 Board 트위터 Housing에 사용하였습니다. 재료 자체의 큰 질량 및 높은 사운드 속도에 의해 트위터는 견고하게 고정되고 넓은 사운드 필드와 양호한 사운드를 출력하여 맑은 음으로 재생됩니다.
사운드 필드의 맑은 재생을 위해 스피커 장치에서 나오는 반사 및 회절은 가능한 한 최대한 감소 되어야 합니다. 이는 트위터에 있어서 아주 중요합니다. 트위터는 배플로부터 완전히 분리하였으며 더구나 캐비닛 Board 뿐만 아니라 트위터 Housing으로도 다이캐스트 한 알루미늄을 사용하여 반사와 회절이 거의 없는 원형구조를 실현하였습니다. 뿐만 아니라 음악의 기초음을 재생하는 트위터와 미드레인지(Mid range)는 가능한 한 가깝게 설치하였습니다.
ED 트위터와 다른 스피커 유니트는 최적 위치에 정렬하여 자연적인 사운드 공간이 재생되도록 하였습니다.
|
알루미늄 탑 보드에 설치된 ED 트위터
Side View (time alignment) |
|
165 mm Mid
음악의 기초음에 근거하여 최신 X-시리즈는 양방향 재생이란 기능을 적용했습니다. 이를 실현하기 위해 대구경 165mm 미드를 사용하여 백챔버 역시 전례 없는 용량을 가지고 있습니다. 그 결과 구조는 전기적 필터링 기능을 제공하는 고급 구조로 되어 있어 재생 가능한 주파수 밴드 범위에 대한 여유를 갖습니다.
바닥 설치형 혹은 선반 설치형에 상관없이 미드와 트위터는 모두 동일합니다. 따라서 모든 제품이 동일한 기초음을 재생하고 멀티 채널 환경에서 음악 재생 능력이 뛰어납니다.
X-시리즈는 음악 재생 뿐 아니라 AV 재생 기능과 전적으로 호환 가능합니다. 폭발과 같은 과도한 사운드가 포함된 AV 재생 예가 많이 있으므로 재생시 진폭 및 낮은 변형을 처리할 수 있는 구조가 필요합니다. 최신 X-시리즈에 있어서는 대구경 및 저왜곡 미드레인지를 사용하기 때문에 음악과 AV 재생에 있어 최상의 음질을 구현합니다. |
|
|
165 mm 우퍼
최신 X-시리즈는 자연스럽고 맑은 저음을 재생하기 위해 여러 가지 재료를 조사한 후에 매우 자연스러운 음질의 페이퍼 콘 우퍼를 선택하였습니다. 또한 매우 높은 수준의 비압착식 우퍼를 사용하였습니다. 그러고 이 우퍼의 음질을 철저히 선별하기 때문에 생산에 있어 많은 시간과 비용이 듭니다.
통상 우퍼의 하이레인지는 로우패스 필터에 의해 전기적으로 차단되지만, 음질에 대해서는 더욱더 민감한 상태를 유지합니다. 또한 고주파가 기계적으로 부드럽게 감소되도록 하기 위해 Cone Cave식 캡을 채택하였습니다.
대형 38 mm 음성 코일과 대형 자석 회로를 사용하였습니다. 이는 대음량 입력을 처리할 수 있을 뿐만 아니라 소음량 입력에 대해서도 아주 직선적으로 저주파 재생을 구현합니다.
|
고역의 감쇠가 매끄러운 콘케이브 캡를 사용한 저음용 스피커 유니트
대형 38mm 음성 코일 |
|
네트워크
보통 동일한 보드에 장착되는 네트워크 회로는 우퍼, 미드레인지 및 트위터를 사용할 수 있도록 완전히 분리되고 분산되어 장착됩니다. 상호 간섭을 차단하기 위해 누화(다른 소리가 들어오는 것)를 감소하며 불분명한 사운드를 억제합니다. 또한 보드 고정이 고정형이므로 진동에 의한 영향이 대폭 감소됩니다.
네트워크에서 사용되는 부품으로 하이엔드 오디오에서 사용되는 품질이 최상인 부품을 많이 사용하였습니다. 멀티채널 소스를 재생할 때도 회로 자체가 양상(Positive phase) 연결을 채택하므로 다중 스피커에서 간섭을 최소화 하기 위해 설치되었습니다.
|
스피커 부속품 |
사양
|
Model |
방식 |
타입 |
Speaker |
주파수 응답 |
크로스오버 주파수 |
최대 허용입력 |
음압레벨 |
임피던스 |
방자형 |
본체크기 |
무게 |
||
|
Woofer |
MId |
Tweeter |
|||||||||||
|
SS-X90ED |
3-way 4-speakers, Floor standing |
Bass reflex |
165mm cone × 2 |
165mm cone × 1 |
25mm × 1 |
35Hz ~70 kHz |
450Hz, 3.5kHz |
200W |
90dB |
4Ω |
- |
260×1000×300mm |
36kg |
아래는 참고로 소니에서 2006년도 12월에 발매한 주문 생산품인 SS-AR1 스피커에 대한 출시 보도자료 입니다(자동 번역 프로그램 사용)(http://www.sony.jp/CorporateCruise/Press/200611/06-1109).
2006년11월9일
신상품
수작업에 의한 고도의 가공 기술로 제작된 케이스를
사용해,
정서 풍부하고 실제감 넘치는 음악을 즐길 수 있다
3웨이 4스피커 시스템을 발매
3웨이

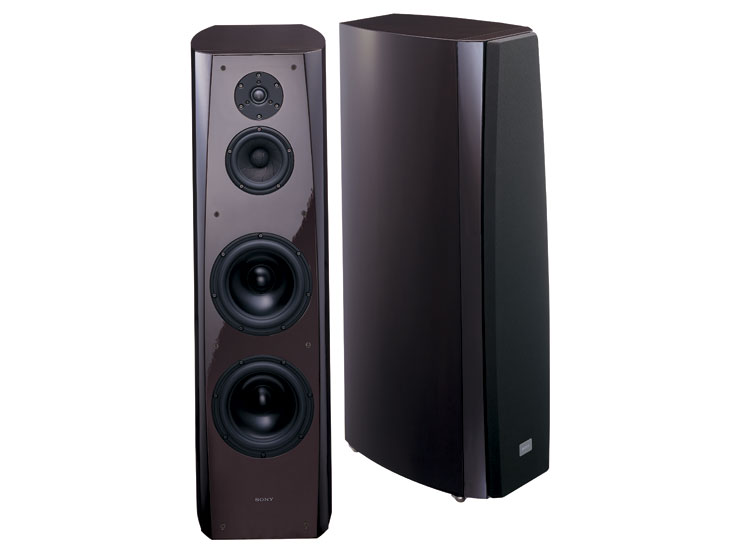

4스피커 시스템 「SS-AR1」
소니는, 홋카이도의 풍재 등의 엄선한 소재를 고도의 기술을 가지는 일본의 목공 직공이 가공한 케이스와 소니 독자적인 고음질회로 등을 조합하는 것으로, 가정에서 느긋하게 상질의 음악을 즐길 수 있는 당사 최고 클래스의 3웨이 4스피커 시스템 「SS-AR1」(을)를 발매합니다.
| 형 명 | 발매일 | 희망 소매 가격 |
| 3웨이 4스피커 시스템 「SS-AR1」 | 12월21일 | 892,500엔(세금 별도 가격850,000엔)(1대) |
●「SS-AR1」의 주된 특징
1. 케이스 전면부에 두께50mm의 홋카이도산의 풍재, 측면부에 휨판 가공을 한 핀란드산의 화재를 사용해, 케이스의 고강성을 확보했습니다. 이것에 의해, 소리의 영향을 미세하게 건널 때까지 제어해, 정서 풍부하고 리얼리티 있는 음질을 실현했습니다.
2. 트이타, 밋드렌지, 저음용 스피커를 신규 개발해, 클리어로 느긋하고 평안한 고역, 염이 있는 중 역, 첫 시작이 잘 풍부한 저역으로 음악을 재생합니다.
3. 케이스를 형성하는 목재를 충분히 살리기 위해서, 가공·조립·마무리에 이르기까지의 모든 것을 일본내에서 실시합니다. 일본의 고도의 기술을 가지는 목공 직공에 의해서 수작업으로 정중하게 가공하는 것으로 실현되는 정밀한 케이스가 고음질 실현의 요점이 되고 있습니다.
●「SS-AR1」의 주된 특징(상세)
1. 케이스(인클루저)의 공진과 영향을 꼼꼼하게 컨트롤
홋카이도의 광대한 자연과 매서운 추위가 양성한 풍재는, 스피커의 불필요한 진동을 억제하는 강고함과 풍부한 영향을 겸비한 이상적인 재료입니다. 목재의 전문가의 협력을 얻고, 홋카이도산의 엄선한 통나무를 가공해, 그것을50mm의 밧훌판으로 완성했습니다. 측판에는 적층 합판에 압력을 더해 굽혀 가공을 한 북유럽 핀란드산 화재를 채용.
한랭땅에서 자란 목재를 사용하는 것으로, 인클루저로서 필요한 강도와 목재 독특한 풍부한 영향을 얻을 수 있음과 동시에, 불필요한 정재파의 저감, 소리의 회절에 의한 파면의 혼란의 저감에 효과를 발휘합니다. 한층 더 내부 보강재의 최적 배치에 의해 정재파나 불필요한 폐해를 배제하고 있습니다.
2. 직경25mm소프트 돔형 트이타
유닛 배면의 공기의 흐름을 최적화하는 것으로 불필요한 공진이나 공명을 제거해, 클리어로 느긋하고 평안한 고역을 실현합니다. 진동판과의 접착 방법이나 엣지 도대체 진동판형상 한층 더 자기회로의 최적 설계에 의해,60kHz의 고역재생을 실현합니다.
3. 직경130mm의 슬라이스 페이퍼 콘형 밋드렌지
진동판을 한 번 자르고 나서 재차 접착하는 것으로써, 불필요한 공진을 억제하고 있습니다. 한층 더 자기회로에 동링을 채용하는 것으로, 저폐해화를 실현. 클리어로 요염한 중역을 재현합니다.또, 유닛에 걸리는 불필요한 배압을 억제하는 것으로, 풍부한 음장 공간을 재현합니다.
4. 200mm알루미늄 콘형 저음용 스피커(더블 드라이브 방식)
동링을 채용하는 것으로 저폐해화를 실현했습니다. 강고한 알루미늄 진동판과 강력한 자기회로를 조합하는 것으로, 클리어로 긴장된 저음을 얻었습니다. 또, 두개의 저음용 스피커에 걸리는 배압이 동일해지도록(듯이) 밋드마운트·버스 리플렉스 카메라 포토를 배치했습니다. 2개의 저음용 스피커간의 불필요한 상호 간섭을 억제해 첫 시작이 잘 풍부한 저역을 재현합니다. 버스 리플렉스 카메라 포토 개구부의 가장자리에는 둥글림을 형성하는 것으로, 포토 노이즈의 저감을 도모하고 있습니다.
5. 세련된 디자인
가정에서 느긋하게 상질의 음악을 즐기시기 위해서,
리빙에도 녹는 상질의 디자인을 목표로 했습니다. 오랜 세월 사용해주고도
싫증나지 않는, 심플하고 우아한 디자인을 목표로 했습니다.
또, 마무리에는 피아노 도장을 채용했습니다.
음질면에서의 효과, 외형의 아름다움에 가세해 고온 다습한 일본에 있고,
목재를 습도나 외계로부터 지키는 의미로 매우 중요한 역할을 완수합니다. 엄선된
소재와 일본의 탁월한 기교를 가지는 목공 직공에 의한 아낌없는 전통적 기술의 조화가 진짜 가치감을 자아냅니다.
6. 고음질 네트워크 회로
각 드라이버에 최적인 슬로프를 주는 멀티 슬로프 구성으로서 전체적으로의 음색이나, 음악의 밸런스를 중시했습니다. 각 드라이버 각각 다른 네트워크 기판을 이용하는 것으로, 불필요한 간섭을 제거. 몇번이나 시청을 반복해 엄선한 소자를 사용하고 있습니다.
7. 안정도가 높은 스파이크
놋쇠 깎기이고의 극태 스파이크를 채용. 인클루저 저면은 철판으로 보강을 베풀어, 그 판에 스파이크를 다는 것으로, 보다 안정성을 확보했습니다.
●「SS-AR1」의 주된 사양
| 형명 | 「SS-AR1」 | |
| 형식 | 버스 리플렉스 카메라형 3웨이 4스피커 시스템 | |
| 사용 유닛 | 트위터 | 25mm소프트 돔형×1 |
| 미드레인지 | 130mm슬라이스 페이퍼 콘형×1 | |
| 우퍼 | 200mm알루미늄 콘형×2 | |
| 재생 주파수대역 | 28~60,000Hz | |
| 크로스오버 주파수 | 400Hz,4,000Hz(멀티 슬로프 네트워크) | |
| 출력 음압레벨 | 88dB(2.83V/m) | |
| impedance | 4옴 | |
| 최대 입력 | 200W | |
| 외형 치수 | W320×H1080×D490mm | |
| 질량 | 약57kg | |
| 생산지 | 일본 | |
